Автомобильные сенсорные системы — это «нервные окончания» современных автомобилей. Являясь основным чувствительным элементом электронной системы управления, они собирают информацию о рабочем состоянии автомобиля и параметрах окружающей среды, преобразуют их в электрические сигналы и передают в блок управления (ЭБУ). Эта система имеет основополагающее значение для достижения интеллекта, эффективности и безопасности автомобиля, напрямую влияя на точное выполнение таких функций, как управление двигателем, управление шасси, устойчивость кузова и автономное вождение.
ЭЭП предоставляет решения для компонентов датчиков, охватывающие весь модельный ряд транспортных средств, включая датчики трансмиссии, датчики безопасности шасси, датчики комфорта тела и интеллектуальные компоненты датчиков.
Благодаря строгому отбору сырья, передовым производственным процессам и комплексной системе тестирования и проверки компания EEP гарантирует, что все компоненты датчиков обладают превосходной точностью, стабильностью, адаптируемостью к окружающей среде и длительным сроком службы, соответствуют спецификациям производителей оригинального оборудования (OEM) и обеспечивают надежную поддержку данных для различных систем автомобиля.
Решения для электронного мониторинга производительности транспортных средств
EEP обеспечивает автомобильная сенсорная система компоненты, разработанные для интеграции критического контура обратной связи в сети управления двигателем, антиблокировочной системы тормозов и сетей контроля выбросов. Наш портфель технологий обработки сигналов направлен на оптимизацию топливной смеси и стабильность тяги с помощью прецизионных измерительных устройств, обслуживающих азиатские и европейские архитектуры автомобильной электроники, которые с 1995 года распространены на более чем 155 территориях послепродажного обслуживания.
Технология мониторинга выхлопных газов

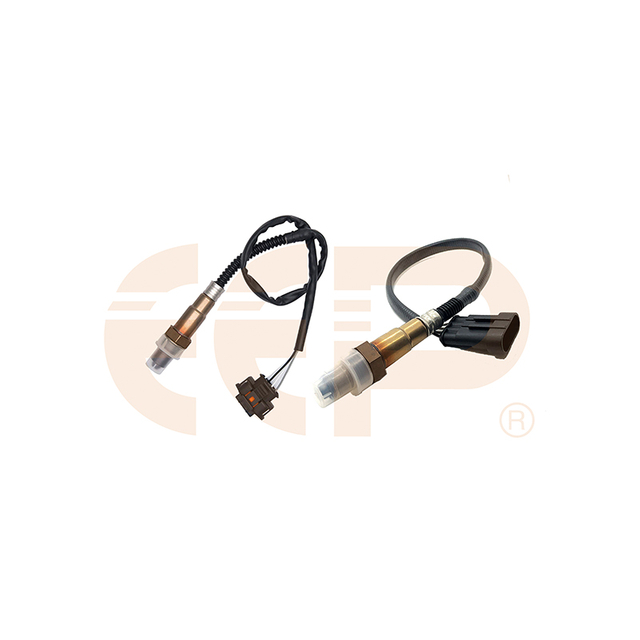

Автомобильная сенсорная система Датчик кислорода Производство включает в себя чувствительные элементы на основе диоксида циркония, генерирующие сигналы напряжения, пропорциональные концентрации кислорода в выхлопных газах, что позволяет в режиме реального времени корректировать соотношение воздух-топливо в пределах требований допуска ±0,1 лямбда. Производственная инфраструктура включает в себя:
Изготовление элементов из циркония
При производстве керамических подложек с использованием диоксида циркония, стабилизированного иттрием, достигается активация ионной проводимости при пороговых температурах 300°C, а нанесение защитного покрытия предотвращает загрязнение свинцом, ухудшающее чувствительность датчика. При осаждении платиновых электродов используются методы трафаретной печати, создающие каталитические поверхности, способствующие обмену ионов кислорода при градиентах концентрации между выхлопными газами и камерами сравнения окружающего воздуха.
Интеграция цепи нагревателя
Резистивные нагревательные элементы, встроенные в керамический корпус, обеспечивают активацию в течение 15–20 секунд из условий холодного запуска, потребляя ток 1,2–1,8 А при входном напряжении 12 В и достигая рабочей температуры 600–850°C. Конфигурации широкополосных датчиков с двумя ячейками включают генерацию напряжения ячейки Нернста и модуляцию тока ячейки насоса, обеспечивая линейный выходной сигнал лямбда от 0,65 (богатая) до 1,6 (бедная) диапазонов измерения, поддерживая стехиометрическое управление горением и стратегии стратифицированного заряда при сжигании обедненной смеси.
Системы обработки сигналов и соединители
Характеристики выходного напряжения охватывают диапазон 0,1–0,9 В для узкополосных переключающих датчиков, реагирующих на стехиометрические точки пересечения, тогда как широкополосные конструкции выдают линейные сигналы 0–5 В, коррелирующие с точными значениями лямбда. Соединительные узлы оснащены высокотемпературными силиконовыми уплотнениями, рассчитанными на длительное воздействие 200°C, позолоченными контактами клемм, предотвращающими ухудшение сигнала, вызванное коррозией, и механическими механизмами блокировки, противостоящими отсоединению, вызванным вибрацией, в соответствии с протоколами проверки долговечности на протяжении 500 000 километров.
Генерация сигнала антиблокировочной тормозной системы
Автомобильная сенсорная система Датчик скорости колеса Производство разделено на пассивные магнитные датчики и активные технологии на эффекте Холла, направленные на обнаружение частоты прохождения зубцов магнитного кольца для обработки входных сигналов модулятора ABS.
Конструкция пассивного индуктивного датчика
Сборки магнитных сердечников, намотанные медными катушками с числом витков 1000–1500, генерируют сигналы переменного напряжения (амплитуда пропорциональна скорости вращения колеса), когда зубцы кольца из железа тона модулируют структуру магнитного потока. Оптимизация геометрии полюсного наконечника обеспечивает допуск на воздушный зазор 3-5 мм, сохраняя целостность сигнала при прогрессировании износа подшипника, с выходным напряжением в диапазоне 0,5-100 В переменного тока в зависимости от скорости вращения от порогового обнаружения 5 км/ч до максимальной скорости 250 км/ч.
Разработка активных датчиков Холла
Полупроводниковые микросхемы на эффекте Холла, питаемые от 12-вольтового источника питания транспортного средства, генерируют прямоугольные цифровые выходные сигналы (переключение 0–12 В) независимо от скорости вращения, что позволяет обнаруживать нулевую скорость, что критически важно для системы помощи при трогании на подъеме и интеграции электронного стояночного тормоза. Встроенная обработка сигнала усиливает изменения напряжения Холла, вызванные прохождением шаблонов магнитного энкодера, с точностью выходной частоты ±0,5% при экстремальных рабочих температурах от -40°C до +150°C.
Стандарты защиты окружающей среды
В корпусах датчиков используется термопластическое формование, инкапсулирующее электронику внутри влагонепроницаемой защиты, обеспечивающей класс защиты IP67, подтвержденный 1000-часовым воздействием соляного тумана и циклическими термическими ударами (переходы от -40°C до +125°C). Кабельные сборки имеют устойчивую к истиранию оболочку, стержневые разъемы, предотвращающие проникновение влаги вдоль жил жил, и систему разгрузки от натяжения, предотвращающую усталостные разрушения во время шарнирного соединения подвески.
Проверка качества и покрытие приложений
Производственные процессы ISO/TS 16949 включают статистический контроль процесса, мониторинг толщины керамической подложки (допуск ±0,05 мм), проверку сопротивления обмотки катушки (в пределах целевых значений 3%) и определение характеристик выходного сигнала при испытаниях с температурной разверткой. Автомобильные сенсорные системы оптом Программы предоставляют компоненты, совместимые с EOBD/OBD-II, перекрестные ссылки на более чем 32 000 транспортных средств, с техническими базами данных, определяющими размеры резьбы (варианты M18×1,5, M12×1,25), конфигурации шпонок электрических разъемов (конструкции с 1-проводной по 6-проводную схему) и размеры монтажных бобышек, обеспечивающие прямую замену оригинального оборудования.
Инфраструктура поддержки дистрибьютора включает в себя руководства по корреляции диагностических кодов неисправностей (DTC), связывающие неисправности датчиков с конкретными кодами неисправностей (диапазон датчика кислорода P0130–P0167, категории скорости вращения колес C0035–C0051), справочные библиотеки осциллографов, иллюстрирующие правильные характеристики сигнала в сравнении с ухудшенными выходными шаблонами, а также характеристики крутящего момента при установке, предотвращающие растрескивание керамических элементов (кислородные датчики 40–50 Нм) или повреждение дросселя из-за чрезмерного уменьшения воздушного зазора.
