Названия и функции деталей рулевого управления: пояснения к наконечникам рулевых тяг, концам рейки, рулевым рейкам и насосам

Когда водители говорят об управлении транспортным средством, они часто сосредотачиваются на рулевом колесе, расположении шин или общем ощущении управляемости. Но за каждым плавным поворотом стоит группа компонентов рулевого управления, работающих вместе с точностью. Понимание названий и функций деталей рулевого управления важно не только для механиков и покупателей запчастей, но также для дистрибьюторов, владельцев мастерских и обычных пользователей транспортных средств, которые хотят принимать обоснованные решения по ремонту. Такие детали, как наконечники рулевых тяг, наконечники стоек, рулевые рейки и насосы рулевого управления, на первый взгляд могут показаться техническими, однако каждая из них играет очевидную роль в превращении действий водителя в безопасное и стабильное движение колес.

Почему важно знать детали рулевого управления

Система рулевого управления предназначена не только для того, чтобы заставить автомобиль поворачивать влево или вправо. Это напрямую влияет на:

· устойчивость автомобиля

· уверенность водителя

· износ шин

· реакция приостановки

· безопасность дорожного движения

Когда один компонент начинает изнашиваться, симптомы часто распространяются по всей системе. Изношенный наконечник рулевой тяги может привести к ослаблению рулевого управления. Поврежденная рулевая рейка может сделать колесо тяжелым или нестабильным. Неисправный насос может стать причиной шума и низкого гидравлического давления. Вот почему покупатели, которые понимают основы, обычно лучше выбирают нужную деталь и выявляют сопутствующие проблемы, прежде чем они станут дорогостоящим ремонтом.

Краткий обзор основных компонентов рулевого управления

Чтобы облегчить понимание системы, приведем простой обзор ключевых частей рулевого управления, обсуждаемых в этой статье.

Рулевая часть	Основная функция	Общие симптомы неисправности	Типичная важность
Конец рулевой тяги	Соединяет рулевую тягу с поворотным кулаком и помогает перемещать колесо.	Ослаблено рулевое управление, неравномерный износ шин, стук.	Критично для точности рулевого управления
Конец стойки	Соединяет внутреннюю рулевую рейку с внешним наконечником рулевой тяги.	Люфт в рулевом управлении, вибрация, нестабильная управляемость	Важно для рулевой передачи
Рулевая рейка	Преобразует движение рулевого колеса в движение из стороны в сторону.	Жесткое рулевое управление, утечка, плохая отдача, неравномерная реакция.	Основной блок управления рулевым управлением
Рулевой насос	Подает гидравлическое давление в гидравлические системы рулевого управления.	Свистящий шум, тугое рулевое управление, утечка жидкости.	Необходим для помощи при рулевом управлении

Эта таблица дает базовую структуру, но каждая часть заслуживает более пристального внимания.

Что делают наконечники рулевых тяг

Наконечники рулевых тяг являются одними из наиболее известных частей рулевого управления, поскольку они непосредственно влияют на направление вращения колес. Проще говоря, наконечник рулевой тяги соединяет рулевую тягу с поворотным кулаком, позволяя рулевому усилию перемещать колеса, сохраняя при этом ход подвески.

Хороший наконечник рулевой тяги должен выполнять две задачи одновременно:

1. точно передавать рулевое движение

2. обеспечивают гибкость движений при движении подвески по неровностям.

Поскольку наконечник рулевой тяги постоянно подвергается дорожным ударам, пыли, воде и повторяющимся поворотным нагрузкам, во многих автомобилях он является изнашиваемым элементом. Как только шаровой шарнир внутри ослабнет, водитель может заметить блуждание, плохую фиксацию соосности или стук во время поворотов.

Общие признаки изношенных наконечников рулевых тяг

· рулевое управление кажется свободным или нечетким

· передние шины изнашиваются неравномерно

· лязгающий шум спереди

· автомобиль заносит даже после выравнивания

· Реакция рулевого колеса становится замедленной

При покупке запчастей часто недооценивают наконечники рулевых тяг, поскольку они относительно малы. Однако их влияние на точность обработки существенно.

Понимание концов стойки

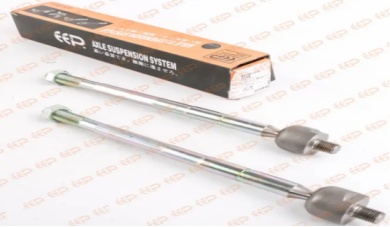

Концы рейки, иногда называемые внутренними рулевыми тягами на многих рынках, располагаются между рулевой рейкой и концами внешних рулевых тяг. Их работа заключается в передаче движения от стойки в сборе наружу к поворотному кулаку через конструкцию рулевой тяги.

Благодаря этому конец стойки становится важной точкой соединения, а не просто аксессуаром. Если конец рейки изнашивается, люфт рулевого управления может появиться, даже если сама рулевая рейка еще исправна.

Почему концы стойки имеют значение

Конец стойки должен сохранять прочность при повторяющихся тянущих движениях. Он также должен поглощать вибрацию, сохраняя при этом точность рулевого управления. Некачественные торцы стойки могут стать причиной:

· чрезмерный люфт рулевого управления

· дребезжание передней части

· нестабильное ощущение дороги

· более короткий срок службы сопутствующих компонентов

В практических ремонтных ситуациях технические специалисты часто проверяют концы рейки и концы внешних рулевых тяг вместе, поскольку оба могут повлиять на соосность и реакцию рулевого управления. Замена только одного изношенного компонента при игнорировании другого может привести к частичному исправлению системы рулевого управления, а не к полному восстановлению.

Рулевые рейки: центр системы

Если концы рулевой тяги и концы рейки являются точками соединения, то рулевая рейка является сердцем рулевого механизма. Его основная функция – преобразование вращательного движения рулевого колеса в линейное движение, необходимое для поворота колес.

В реечных системах рулевого управления при повороте руля водителем:

· рулевой вал поворачивает ведущую шестерню

· шестерня перемещает рейку влево или вправо

· стойка толкает или тянет концы стойки

· Концы рулевой тяги направляют колеса соответствующим образом

Эта конструкция широко используется, поскольку она предлагает компактную компоновку, отзывчивое управление и надежное рулевое управление.

Виды рулевых реек

Есть две общие категории:

Ручные рулевые рейки

Они полностью полагаются на силу водителя. Они проще по конструкции, но требуют больше усилий.

Рулевые рейки с гидроусилителем

Они работают с гидравлическим или электрическим усилителем, уменьшая усилие на рулевом управлении и повышая комфорт, особенно на низкой скорости.

Распространенные проблемы с рулевой рейкой

Изношенная или поврежденная рулевая рейка может проявляться по-разному:

· утечка жидкости вокруг уплотнений

· жесткое или нестабильное рулевое управление

· Руль не возвращается плавно

· стук или внутренний люфт

· неравномерное усилие при повороте слева направо

Поскольку рулевая рейка представляет собой сложный узел, важно правильно подобрать ее. Модель автомобиля, год выпуска, сторона рулевого управления, точки крепления, а также гидравлическая или электрическая конфигурация должны совпадать.

Как насосы рулевого управления поддерживают усилие рулевого управления

В системах рулевого управления с гидроусилителем насос рулевого управления отвечает за создание гидравлического давления, которое помогает водителю легче поворачивать колеса. Без достаточного давления в насосе усилие на рулевом управлении увеличивается, особенно во время парковки, поворотов на низкой скорости или в условиях большой нагрузки.

Насос рулевого управления сам по себе не управляет автомобилем. Вместо этого он помогает рулевой рейке, подавая жидкость под давлением. Эта жидкость уменьшает физическую силу, необходимую на рулевом колесе.

Типичные симптомы неисправности насоса гидроусилителя

· скулящий или стонущий звук при повороте

· тяжелое рулевое управление на низкой скорости

· пенистая или подтекающая жидкость гидроусилителя рулевого управления

· задержка рулевого управления

· вибрация на руле

Не все проблемы с рулевым управлением вызваны насосом. Иногда проблема может быть связана с низким уровнем жидкости, засорением линии, внутренним повреждением рейки или проблемами с ремнем. Тем не менее, насос остается одним из наиболее важных компонентов гидравлических систем рулевого управления, и его состояние никогда не следует упускать из виду.

Как эти части работают вместе

Один из лучших способов понять названия и функции частей рулевого управления — рассматривать их как цепочку, а не как отдельные части.

Вот последовательность:

Вход рулевого колеса → рулевой вал → рулевая рейка → концы рейки → наконечники рулевых тяг → направление вращения колес.

Если в автомобиле используется гидравлический усилитель, насос рулевого управления поддерживает рейку, создавая давление. Каждая часть зависит от следующей. Вот почему жалобы на рулевое управление часто являются результатом совокупного износа, а не неисправности отдельной детали.

Например:

· Слабый насос может сделать рулевое управление тяжелым.

· Изношенная стойка может сделать движение нестабильным.

· Незакрепленные концы рейки могут снизить точность рулевого управления.

· Поврежденные наконечники рулевых тяг могут повлиять на угол и углы установки колес.

С точки зрения поставок запчастей понимание этой взаимосвязи ценно, поскольку помогает покупателям оценить, нужна ли им одна запасная деталь или более полное решение для ремонта рулевого управления.

Заключительные мысли о выборе деталей рулевого управления

Понимание наконечников рулевых тяг, наконечников стоек, рулевых реек и насосов помогает рассматривать систему рулевого управления как законченную рабочую структуру, а не как список несвязанных между собой наименований продуктов. Когда покупатели, механики и владельцы транспортных средств четко понимают названия и функции этих деталей рулевого управления, они лучше подготовлены к выявлению симптомов, выбору подходящих замен и поддержанию эффективности рулевого управления с меньшим количеством ошибок. В Guangzhou Eep Auto Parts Co., Ltd. , мы считаем, что хорошие решения по запчастям начинаются с хорошего технического понимания. Вот почему мы уделяем особое внимание не только поставкам компонентов рулевого управления, но и тому, чтобы помочь клиентам лучше понять, что они покупают, как работает каждая деталь и что наиболее важно для долгосрочной работы. Если вы сравниваете детали рулевого управления для своего рынка, мастерской или дистрибьюторского бизнеса, следующим практическим шагом может стать получение дополнительной информации от опытного поставщика.

Часто задаваемые вопросы

1. В чем разница между наконечником стойки и наконечником рулевой тяги?

Наконечник рейки — это внутреннее соединение, прикрепленное к рулевой рейке, а конец рулевой тяги — это внешнее соединение, соединенное с поворотным кулаком. Они работают вместе, передавая рулевое движение на колеса.

2. Может ли неисправный насос рулевого управления повредить другие детали рулевого управления?

Да. Если насос рулевого управления не может обеспечить стабильное гидравлическое давление, это может увеличить нагрузку на рулевую рейку и снизить общую эффективность рулевого управления, особенно в гидравлических системах.

3. Как часто следует проверять наконечники рулевых тяг?

Концы рулевых тяг следует проверять во время плановых проверок подвески и центровки, особенно если у автомобиля наблюдается ослабление рулевого управления, неравномерный износ шин или шум в передней части автомобиля.

4. Необходимо ли заменять детали рулевого управления парами?

Не всегда, но во многих случаях рекомендуется. Замена связанных деталей парами может помочь сохранить сбалансированную реакцию рулевого управления и снизить вероятность неравномерного износа.
